ใบงานที่ 3 การแสดงค่าความเข้มของแสงด้วย 7-Segmet

นางสาวกิตติญากร ขาวใบไม้ 6031280024
นางสาวกิตติมา อุดมปัญญาศิริกุล 6031280025
ปวส.1/2 คอมพิวเตอร์ซอฟต์แวร์

LDR : Light Dependent Resistor)

แอลดีอาร์ (LDR : Light Dependent Resistor)  คือ ความต้านทานชนิดที่ไวต่อแสง กล่าวคือ ตัวความต้านทานนี้สามารถเปลี่ยนสภาพทางความนำไฟฟ้า ได้เมื่อมีแสงมาตกกระทบ บางครั้งเรียกว่าโฟโตรีซีสเตอร์ ( Photo  Resistor)   หรือ โฟโตคอนดัคเตอร์   (Photo Conductor)   เป็นตัวต้านทานที่ทำมาจากสารกึ่งตัวนำ

LDR เป็นตัวต้านทานที่ปรับค่าได้ตามความเข้มของแสง LDR เราสามารถใช้ Arduino อ่านค่าความต้านทานที่เปลี่ยนแปลงตามความเข้มของแสงเพื่อนำไปใช้งานที่ต้องการได้ โดยค่าที่อ่านได้เป็นแบบ อะนาล็อก

Symbol of LDR:

อุปกรณ์ที่ใช้ วงจรที่ 1

1. โปรโตบอร์ด
2. บอร์ดArduino Uno R3
3. สายไฟผู้ผู้
4. สายอัพโหลด
5. ตัวต้านทาน
6. LDR
7. หลอดไฟ LED

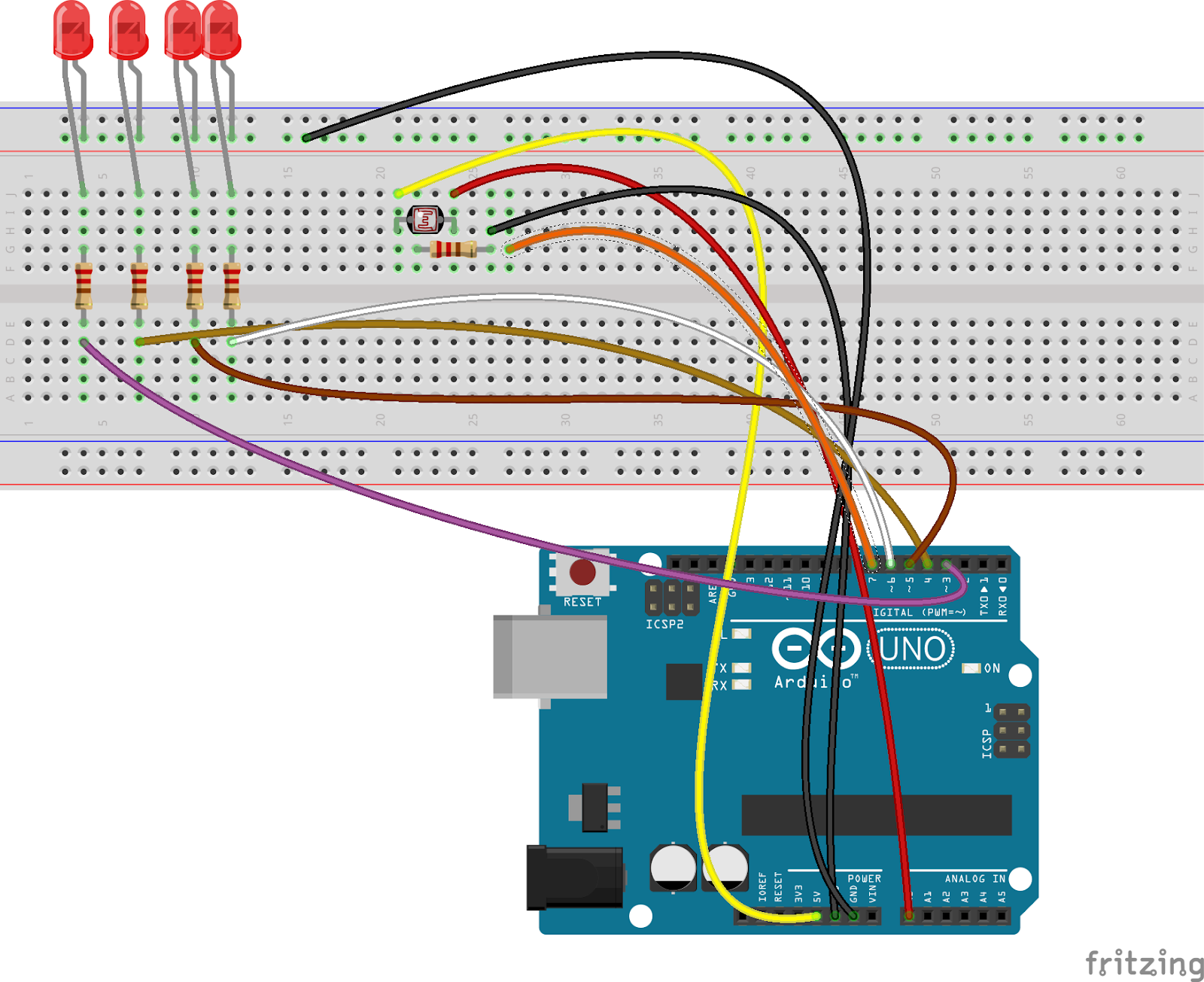

รูปวงจรที่ 1

https://drive.google.com/open?id=1-b6s03y4aXX3Wilv5rxnLN7reGa37wn8

ตัวอย่าง
ให้ LED แสดงผลตามค่าที่ LDR ดังนี้

1. ถ้า Serial แสดงผล dark ไปหลอดที่ 1 ติด ไฟหลอดที่เหลือดับ
2. ถ้า Serial แสดงผล dim ไปหลอดที่ 2 ติด ไฟหลอดที่เหลือดับ
3. ถ้า Serial แสดงผล medium ไปหลอดที่ 3 ติด ไฟหลอดที่เหลือดับ
4. ถ้า Serial แสดงผล bright ไปหลอดที่  ติด ไฟหลอดที่เหลือดับ

Code วงจรที่ 1

https://drive.google.com/open?id=1XEOFbBex1wZ6IMmPRLMqOfLNifbce1tJ

const int sensorMin = 0; // sensor minimum, discovered through experiment const int sensorMax = 600; // sensor maximum, discovered through experiment int LED1=3; int LED2=4; int LED3=5; int LED4=6; void setup() { pinMode (LED1,OUTPUT); pinMode (LED2,OUTPUT); pinMode (LED3,OUTPUT); pinMode (LED4,OUTPUT); Serial.begin(9600); } void loop() { // read the sensor: int sensorReading = analogRead(A0); // map the sensor range to a range of four options: int range = map(sensorReading, sensorMin, sensorMax, 0, 3); // do something different depending on the range value: switch (range) { case 0: // your hand is on the sensor digitalWrite (LED1,HIGH); digitalWrite (LED2,LOW); digitalWrite (LED3,LOW); digitalWrite (LED4,LOW); Serial.println("dark"); break; case 1: // your hand is close to the sensor digitalWrite (LED1,LOW); digitalWrite (LED2,HIGH); digitalWrite (LED3,LOW); digitalWrite (LED4,LOW); Serial.println("dim"); break; case 2: // your hand is a few inches from the sensor digitalWrite (LED1,LOW); digitalWrite (LED2,LOW); digitalWrite (LED3,HIGH); digitalWrite (LED4,LOW); Serial.println("medium"); break; case 3: // your hand is nowhere near the sensor digitalWrite (LED1,LOW); digitalWrite (LED2,LOW); digitalWrite (LED3,LOW); digitalWrite (LED4,HIGH); Serial.println("bright"); break; } delay(1); // delay in between reads for stability }

วิดีโอวงจรที่ 1

อุปกรณ์ที่ใช้ วงจรที่ 2

1. โปรโตบอร์ด
2. บอร์ดArduino Uno R3
3. สายไฟผู้ผู้
4. สายอัพโหลด
5. ตัวต้านทาน
6. LDR
7. 7-Segmet

รูปวงจรที่ 2

https://drive.google.com/open?id=1Du3W5HCPaw2kdmangw_PIyp0W-fiO-dP

Code วงจรที่ 2

https://drive.google.com/open?id=1am6hj4j1qBCwKRZ2iFtGBFXHt2gngOP9

const int sensorMin = 0;

const int sensorMax = 600;

void setup() {

  Serial.begin(9600);

   for (int thisPin = 2; thisPin < 12; thisPin++) {

    pinMode(thisPin, OUTPUT);

  }

}

void loop() {

  int sensorReading = analogRead(A0);

  int range = map(sensorReading, sensorMin, sensorMax, 0, 3);

  switch (range) {

    case 0:    // your hand is on the sensor

      Serial.println("dark");

      digitalWrite(3, LOW);

        digitalWrite(6, LOW);

        digitalWrite(8, HIGH);

        digitalWrite(2, HIGH);

        digitalWrite(5, HIGH);

        digitalWrite(7, HIGH);

        digitalWrite(4, HIGH);

        break;

    case 1:

      Serial.println("dim");

           digitalWrite(2, LOW);

        digitalWrite(8, LOW);

        digitalWrite(8, LOW);

        digitalWrite(4, LOW);

        digitalWrite(5, LOW);

        digitalWrite(7, HIGH);

        digitalWrite(6, HIGH);

        break;

    case 2:

      Serial.println("medium");

          digitalWrite(2, LOW);

        digitalWrite(3, LOW);

        digitalWrite(8, LOW);

        digitalWrite(6, LOW);

        digitalWrite(5, LOW);

         digitalWrite(7, HIGH);

          digitalWrite(4, HIGH);

        break;

    case 3:

      Serial.println("bright");

         digitalWrite(7, LOW);

        digitalWrite(8, LOW);

        digitalWrite(3, LOW);

        digitalWrite(6, LOW);

         digitalWrite(2, HIGH);

          digitalWrite(4, HIGH);

           digitalWrite(5, HIGH);

        break;

      default:

        for (int thisPin = 2; thisPin < 12; thisPin++) {

          digitalWrite(thisPin, LOW);

        }

  delay(1);

    }

  }

วิดีโอวงจรที่ 2
